Soldeervrije Hoek Connector 90° voor IP68 COB ledstrip 10mm (PCB 8mm) – enkelkleurig, 2-pins, zonder solderen

Verbind twee IP68 COB ledstrips (10 mm met coating, PCB 8 mm) in een hoek van 90°, zonder solderen. De pinnen prikken door de siliconen coating, dus u hoeft niets te strippen. Geschikt voor enkelkleurige warm witte en neutraal witte strips, max. 6 A.
Meer informatie

Beschikbaarheid:	Niet op voorraad
• Artikelnummer:	CN-SC-COB-IP68-L
• Levertijd:	3 tot 4 weken

Je beoordeling toevoegen

0 sterren op basis van 0 beoordelingen

Informatie

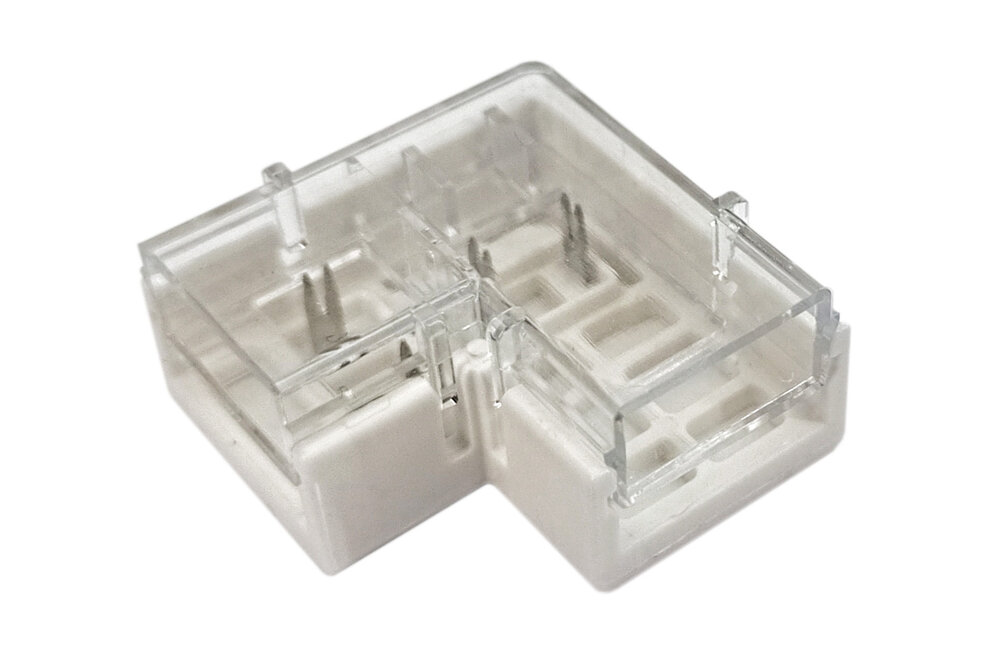

Hoekconnector 90° voor IP68 COB ledstrip (enkelkleurig)

Met deze connector verbindt u twee stukken IP68 COB ledstrip in een hoek van 90°, zonder solderen. Het is een strip-naar-strip connector. Zoekt u een connector om draad aan te sluiten? Bekijk dan de gerelateerde producten.

Geschikt voor

IP68 COB ledstrips, enkelkleurig (warm wit of neutraal wit), met 2 contacten (+ en −)
Strips van 10 mm breed inclusief siliconen coating, met een printplaat (PCB) van 8 mm. De strip gaat mét coating in de connector.
Bijvoorbeeld: LS-WW-COB-480L-24V-IP68-6M

Niet geschikt voor

COB IP65 ledstrips
COB 48V IP68
SMD ledstrips (2216, 2835, 3014)
RGB-, RGBW- of CCT-strips

Montage

Knip beide strips af op een knipmarkering (om de 5 cm).
Verwijder de plakrand aan de onderkant van het uiteinde. De siliconen coating blijft zitten.
Leg beide strips zo neer dat de + en − aan dezelfde kant zitten. Controleer dit goed, want de connector kan maar één keer worden vastgezet.
Schuif de strips volledig in de connector: aan de ene kant ca. 1 cm, aan de andere kant ca. 2 cm (tot in de hoek).
Knijp de metalen plaatjes bovenop de connector één voor één met een tang door de coating in de strip.

Gebruik buiten of in vochtige ruimtes
De coating hoeft niet van de strip af: de pinnen prikken erdoorheen. Daarbij ontstaan kleine gaatjes in de coating. Gebruikt u de verbinding buiten of in een vochtige ruimte, dicht de connector dan na montage af met een transparante, neutraal uithardende siliconenkit (geen azijnzure kit).

Goed om te weten

Eenmalig te gebruiken. Na het vastknijpen kunt u de connector niet meer losmaken of hergebruiken.
Maximale belasting: 6 A.
Gebruikt u een profiel? Houd rekening met de extra breedte van de connector.
Twee connectoren dicht bij elkaar, bijvoorbeeld in een Z-bocht? Het stuk strip ertussen kan alleen in stappen van 5 cm worden ingekort, en verdwijnt aan beide uiteinden deels in de connectoren.

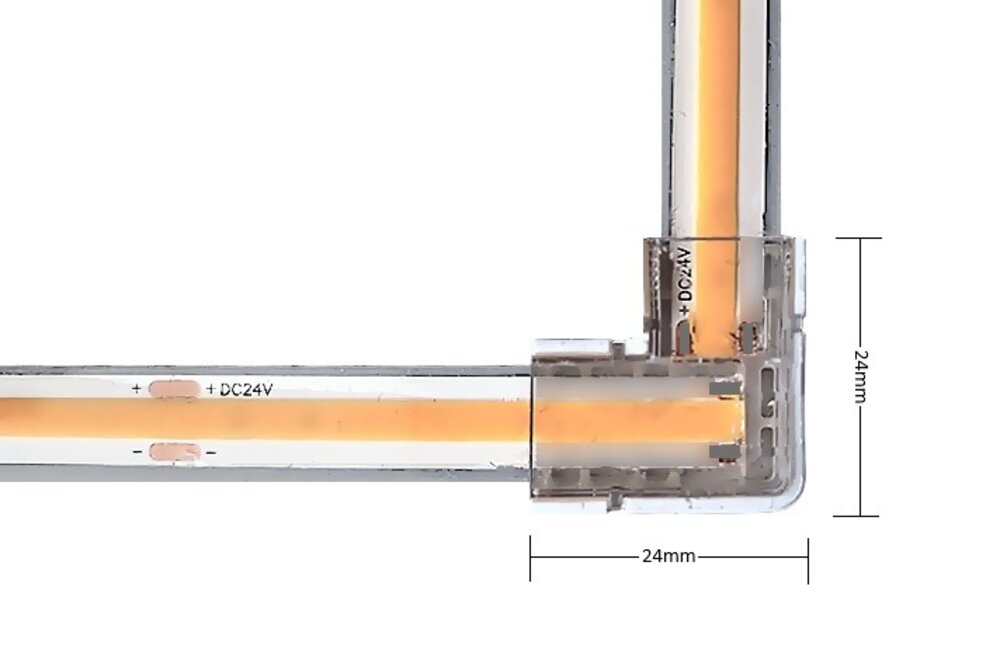

Afmetingen
