LED PIR bewegingssensor <=2m | 6~70s | 8A 12V-24V | inbouw ledprofiel

LED PIR infrarood bewegings sensor voor het detecteren van handbeweging tot op 2 meter: Aan en uitschakelen bij detectie van beweging in een hoek van 120 graden, met in te stellen uitschakelvertraging van 6 tot 70 sec. Uitermate geschikt voor inbouw in a
Meer informatie

€ 19.95 Incl. btw [ €16,49 Excl. btw ]
Op voorraad
• Artikelnummer: PIR-PCB-IB-PIR01T
0 sterren op basis van 0 beoordelingen

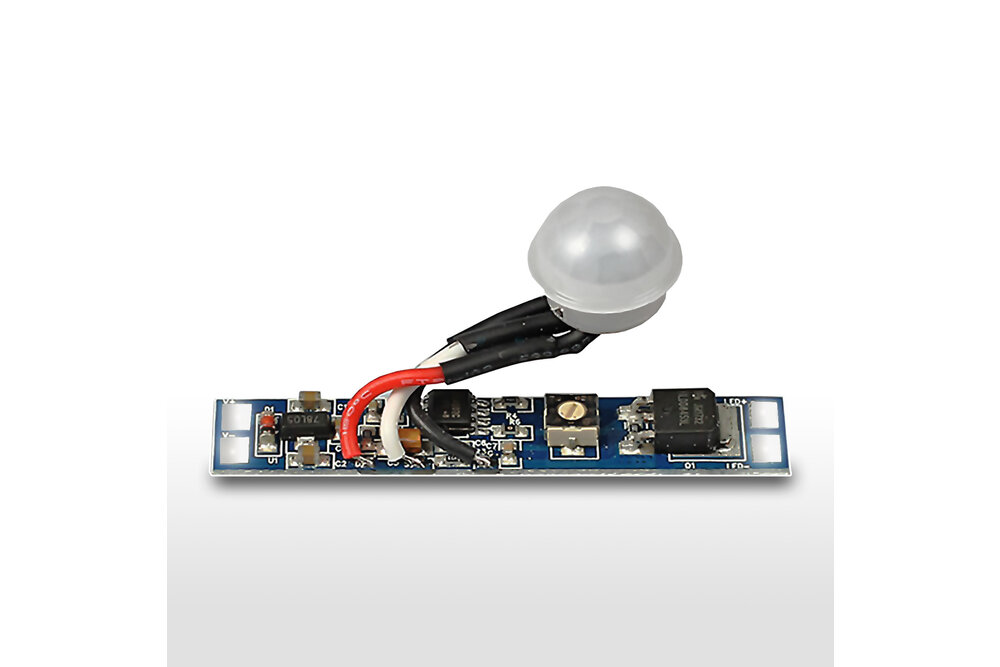

LED infrarood PIR bewegings sensor voor het detecteren van handbeweging tot op 2 meter afstand in een hoek van 120°. Uitschakelvertraging op de printplaat variabel instelbaar van 6 sec. tot 70 sec.
Bij blijvende bewegingsdetectie blijft de sensor aan.

De ingangsspanning moet overeenkomen met de nodige spanning die de LED verlichting vereist en moet tussen de 12 en 24V liggen. De geschakelde uitgangsspanning blijft hetzelfde voltage als die van de ingang. Sluit de sensor dus aan op een adapter of voeding van 12 a 24 Volt.

Deze sensor kan gemakkelijk ingebouwd worden in een LED profiel door zijn uiterst compacte vormgeving van 1cm x 5,1cm . Ideaal voor het automatisch aan -en uitschakelen van ledstrips in profielen bij bijvoorbeeld keukenkasten, badkamerkasten, spiegels, etc...

Specificaties

Afmeting printplaat: 10x51mm
Afmeting sensor: 11x11mm
Input voltage: 12-24VDC (geen wisselspanning maar gelijkstroom).
Belastbaarheid: 8A Max. (max 96W @12V / 192W @24V)
Detectie Bereik: <=200cm
Dimfunctie: Nee
Uitschakelvertraging: 6-70sec (instellen met schroevendraaier, rechts draaien is kortere tijd)


Voor het beste resultaat:
- Zorg dat de bolle kap van de sensor bovenuit het plaatmateriaal of ledprofiel komt te staan.

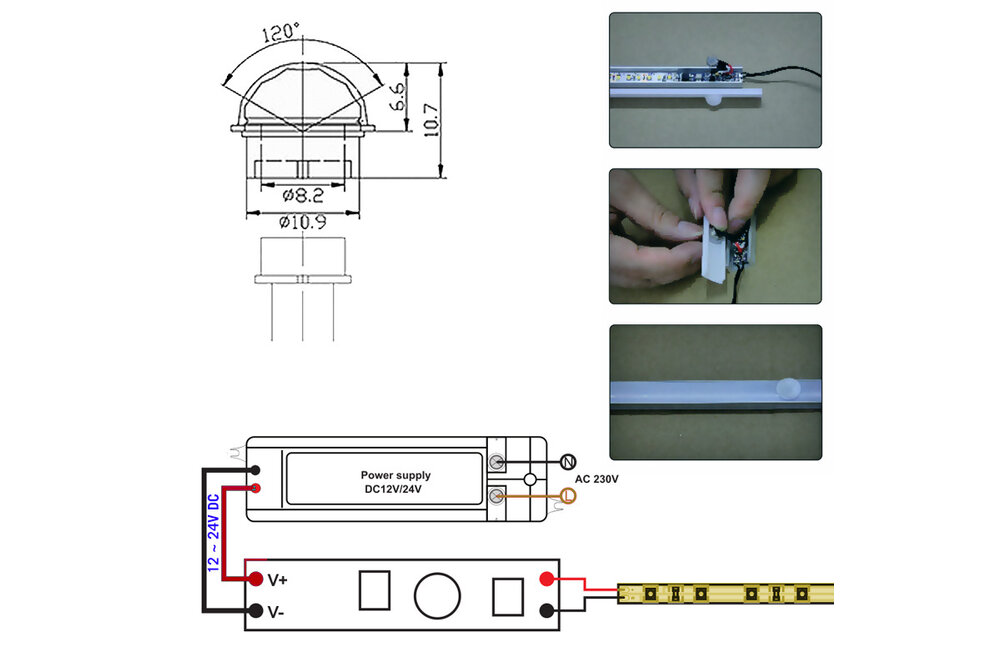

Aansluiting:

Soldeer een gelijkstroom voedingsdraad aan de input kant van de INPUT op V+ en V-
Soldeer de ledstrip kabel op de OUTPUT V+ en V-

Inbouwen:

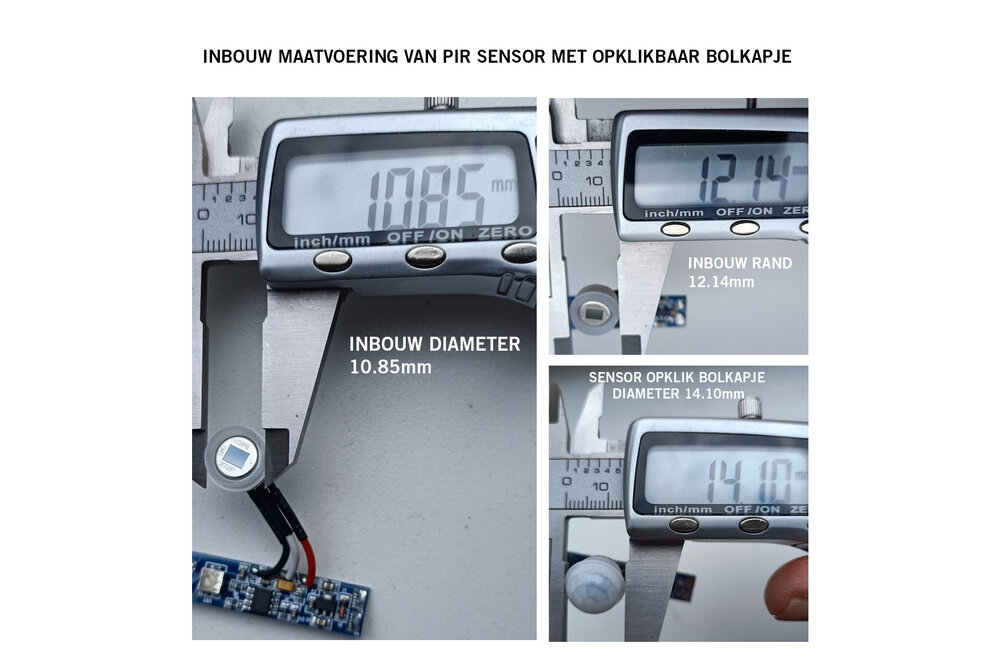

Haal het bolkapje van de sensor en kleef de sensor langs de achterzijde van maximaal 1mm dik plaatmateriaal door een gaatje van 10 a 11mm.
Kleef de bolkap bovenop het plaatmateriaal of indien het plaatmateriaal < 1mm is kan je het nog terug op de sensor houder klikken.
